1295550000 ZT 2.5/2AN/1 BL (50 шт.)

Бренд:Weidmüller
Модель: 1295550000
Наличие: Out Of Stock

Получить информацию

Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение

Исполнение	Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Пружинное соединение
Номер для заказа	1295550000
Тип	ZT 2.5/2AN/1 BL
GTIN (EAN)	4050118091953
Кол.	50 Штука

Размеры и массы

	34,5 mm
Глубина (дюймов)	1,358 inch
Глубина с DIN-рейкой	35 mm
Высота	58 mm
Высота (в дюймах)	2,283 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	6,46 g

Температуры

Температура хранения	-25 °C...55 °C
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	синий
Класс пожаростойкости UL 94	V-0

Параметры системы

Исполнение	1 пружинное соединение - 1 разъем втычной
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	2,5 mm²
Тип соединения, дополнительное соединение	Втычное соединение

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Вид соединения 2	Втычное соединение
Диапазон зажима, макс.	4 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	10 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1	Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4	Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 10 mm Сечение подсоединяемого провода: номин.: 0,5 mm² Длина трубки: номин.: 10 mm мин.: 6 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 0,75 mm² Длина трубки: мин.: 6 mm номин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 1,5 mm² Длина трубки: мин.: 10 mm макс.: 12 mm Сечение подсоединяемого провода: номин.: 2,5 mm²
Калибровая пробка согласно 60 947-1	A2
Количество соединений	2
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 26
Поперечное сечение подключаемого провода AWG, мин.	AWG 12
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	4 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Общие сведения

Нормы	По стандарту IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 26
Поперечное сечение подключаемого провода AWG, мин.	AWG 12
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	500 V
Макс. напряжение зажимной опоры и вставной системы	690 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	24 A
Ток при макс. проводнике	24 A
Нормы	По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	6 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Изображения продукции

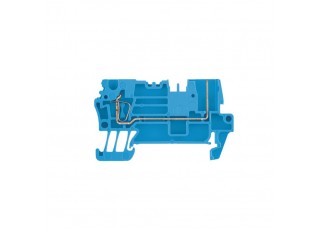

Подпись к рисунку - 02	Изображение изделия
Подпись под рисунком-02	Изображение аналогичное
