1103830000 ZDK 2.5 GE (50 шт.)

1103830000 ZDK 2.5 GE (50 шт.)

Бренд:Weidmüller
Модель: 1103830000
Наличие: Out Of Stock

Получить информацию

Проходная клемма, Двухуровневая клемма, Пружинное соединение, 2.5 mm², 500 V, 20 A, желтый

Основные данные для заказа

Исполнение	Проходная клемма, Двухуровневая клемма, Пружинное соединение, 2.5 mm², 500 V, 20 A, желтый
Номер для заказа	1103830000
Тип	ZDK 2.5 GE
GTIN (EAN)	4032248877997
Кол.	50 Штука

Размеры и массы

	53 mm
Глубина (дюймов)	2,087 inch
Глубина с DIN-рейкой	54 mm
Высота	79,5 mm
Высота (в дюймах)	3,13 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	10,54 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	желтый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO16ATEX1729U
Сертификат № (IECEX)	IECEXULD16.0025U
Макс. напряжение (ATEX)	440 V
Ток (ATEX)	20 A
Поперечное сечение провода, макс. (ATEX)	2.5 mm²
Макс. напряжение (IECEX)	440 V
Ток (IECEX)	20 A
Поперечное сечение провода, макс. (IECEX)	2.5 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Пружинное соединение для вставной перемычки с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	2
Количество контактных гнезд на уровень	2
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Рейка	TS 35

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	2,5 mm²
Диапазон зажима, мин.	0,05 mm²
Длина зачистки изоляции	10 mm
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 24
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	2,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Разм. провода Заводская электропроводка, макс. (CSA)	12 AWG
Разм. провода Заводская электропроводка, мин. (CSA)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (CSA)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (CSA)	26 AWG
Сертификат № (CSA)	80053378-200039

Смещение TS 35

39 mm

Общие сведения

Нормы	IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 24
Рейка	TS 35

Расчетные данные

Расчетное сечение	2,5 mm²
Номинальное напряжение	500 V
Номинальное напряжение пост. тока	500 V
Номинальный ток	20 A
Ток при макс. проводнике	20 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 mΩ
Номинальное импульсное напряжение	6 кВ
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Степень загрязнения	3

Расчетные данные согласно UL

Напряжение, класс C (UR)	300 V
Разм. провода Заводская электропроводка, макс. (UR)	14 AWG
Разм. провода Заводская электропроводка, мин. (UR)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	14 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	26 AWG
Сертификат № (UR)	E60693
Ток, разм. С	15 A

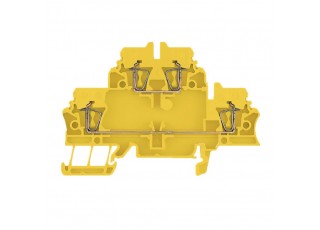

Изображения продукции

Подпись к рисунку - 02	Изображение изделия
Подпись под рисунком-02	Изображение аналогичное

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68552) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253971) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85206) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85207) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178487) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253972) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37130) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60384)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1103830000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1103830000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1103830000&norm=0)
Пользовательская документация	[NTI ZDK 2.5-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_85217) [NTI ZDK 2.5 DU-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_85218) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
