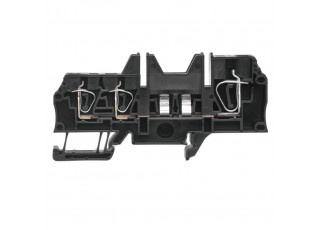

1058520000 ZSI 2X6/4X2.5 FC (10 шт.)
- Бренд:Weidmüller
- Модель: 1058520000
- Наличие: Out Of Stock
Z-серия, Клемма с предохранителем, Расчетное сечение: 6 mm², Пружинное соединение, черный, Непосредственный монтаж
| Исполнение | Z-серия, Клемма с предохранителем, Расчетное сечение: 6 mm², Пружинное соединение, черный, Непосредственный монтаж |
| Номер для заказа | 1058520000 |
| Тип | ZSI 2X6/4X2.5 FC |
| GTIN (EAN) | 4032248806348 |
| Кол. | 10 Штука |
| 47 mm | |
| Глубина (дюймов) | 1,85 inch |
| Глубина с DIN-рейкой | 47,5 mm |
| Высота | 93 mm |
| Высота (в дюймах) | 3,661 inch |
| Ширина | 16 mm |
| Ширина (в дюймах) | 0,63 inch |
| Масса нетто | 32,82 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Пружинное соединение без светодиода для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 3 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, макс. | 4 mm² |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, мин. | 0,5 mm² |
| Длина снятия изоляции, дополнительное соединение | 10 mm |
| Количество соединений, дополнительное соединение | 4 |
| Направление дополнительного соединения | сверху |
| Размер лезвия, дополнительное соединение | 0,6 x 3,5 мм |
| Расчетное сечение дополнительного соединения | 2,5 mm² |
| Сечение подключаемого провода AWG, дополнительное соединение, макс. | AWG 12 |
| Сечение подключаемого провода AWG, дополнительное соединение, мин. | AWG 26 |
| Сечение подключаемого провода, гибкого, дополнительное соединение, макс. | 4 mm² |
| Сечение подключаемого провода, гибкого, дополнительное соединение, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, мин. | 0,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, макс. | 4 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, мин. | 0,5 mm² |
| Тип соединения, дополнительное соединение | Пружинное соединение |
| Вид соединения | Пружинное соединение |
| Диапазон зажима, макс. | 10 mm² |
| Диапазон зажима, мин. | 0,5 mm² |
| Длина зачистки изоляции | 10 mm |
| Калибровая пробка согласно 60 947-1 | A5 |
| Количество соединений | 2 |
| Направление соединения | сверху |
| Размер лезвия | 0,8 x 4,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс B (CSA) | 600 V |
| Напряжение, класс C (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 8 AWG |
| Поперечное сечение провода, мин. (CSA) | 20 AWG |
| Сертификат № (CSA) | 200039-1152829 |
| Ток, разм. B (CSA) | 23 A |
| Ток, разм. C (CSA) | 23 A |
| Смещение TS 35 | 46 mm |
| Держатель предохранителя (держатель плавкой вставки) | втычной |
| Рабочее напряжение, макс. | 32 V |
| Рейка | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Расчетное сечение | 6 mm² |
| Номинальное напряжение | 500 V |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Номинальный ток | 57 A |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,78 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,31 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 600 V |
| Напряжение, класс C (cURus) | 600 V |
| Напряжение, класс D (cURus) | 600 V |
| Поперечное сечение провода, макс. (cURus) | 8 AWG |
| Поперечное сечение провода, мин. (cURus) | 20 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 20 A |
| Ток, класс C (cURus) | 20 A |
| Ток, класс D (cURus) | 5 A |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
| Одобрение / сертификат / документ о соответствии | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36912) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224709) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1058520000) |
