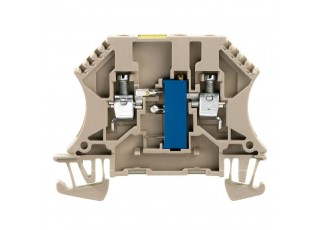

1028000000 WDUL 4/500K (10 шт.)
- Бренд:Weidmüller
- Модель: 1028000000
- Наличие: Out Of Stock
W-серия, Клемма с электронными компонентами, Расчетное сечение: 4 mm², Винтовое соединение
| Исполнение | W-серия, Клемма с электронными компонентами, Расчетное сечение: 4 mm², Винтовое соединение |
| Номер для заказа | 1028000000 |
| Тип | WDUL 4/500K |
| GTIN (EAN) | 4008190121433 |
| Кол. | 10 Штука |
| 46,5 mm | |
| Глубина (дюймов) | 1,831 inch |
| Глубина с DIN-рейкой | 47 mm |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 6,5 mm |
| Ширина (в дюймах) | 0,256 inch |
| Масса нетто | 12,7 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Винтовое соединение Компенсирующие клеммы С резистором с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1,5 mm² |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Компонентный потенциометр |
|
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 6 mm² |
| Диапазон зажима, мин. | 0,13 mm² |
| Длина зачистки изоляции | 9 mm |
| Зажимной винт | M 3 |
| Калибровая пробка согласно 60 947-1 | A4 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 0,8 Nm |
| Момент затяжки, мин. | 0,6 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 6 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Смещение TS 35 | 32 mm |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Рейка | TS 35 |
| Расчетное сечение | 4 mm² |
| Номинальный ток | 120 mA |
| Ток при макс. проводнике | 6 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 mΩ |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Сведения об изделии | Требуется соблюдение допустимой температуры при непрерывной работе |
| Одобрение / сертификат / документ о соответствии | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37150) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59709) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1028000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1028000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1028000000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
