1020480000 WDU 16 BL (50 шт.)
- Бренд:Weidmüller
- Модель: 1020480000
- Наличие: Out Of Stock

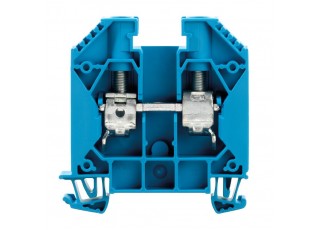

Проходная клемма, Винтовое соединение, 16 mm², 1000 V, 76 A, синий
| Исполнение | Проходная клемма, Винтовое соединение, 16 mm², 1000 V, 76 A, синий |
| Номер для заказа | 1020480000 |
| Тип | WDU 16 BL |
| GTIN (EAN) | 4008190126261 |
| Кол. | 50 Штука |
| 62,5 mm | |
| Глубина (дюймов) | 2,461 inch |
| Глубина с DIN-рейкой | 63 mm |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 11,9 mm |
| Ширина (в дюймах) | 0,469 inch |
| Масса нетто | 29,3 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | синий |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Макс. напряжение (ATEX) | 690 V |
| Ток (ATEX) | 76 A |
| Поперечное сечение провода, макс. (ATEX) | 16 mm² |
| Макс. напряжение (IECEX) | 690 V |
| Ток (IECEX) | 76 A |
| Поперечное сечение провода, макс. (IECEX) | 16 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение | Винтовое соединение для привинчиваемой перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Да |
| Функция PE | Нет |
| Функция PEN | Да |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 6 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 1,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, макс. | 6 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, мин. | 1,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 6 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс. | 6 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин. | 1,5 mm² |
| Вид монтажа | зафиксированный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 25 mm² |
| Диапазон зажима, мин. | 0,82 mm² |
| Длина зачистки изоляции | 16 mm |
| Зажимаемый проводник |
|
| Зажимной винт | M 5 |
| Кабельный наконечник для обжима двух проводов, макс. | 10 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 1,5 mm² |
| Калибровая пробка согласно 60 947-1 | B7 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 4 Nm |
| Момент затяжки, мин. | 3 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 4 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 18 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 25 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 25 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 1,5 mm² |
| Напряжение, класс C (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 6 AWG |
| Поперечное сечение провода, мин. (CSA) | 18 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Ток, разм. C (CSA) | 85 A |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 4 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 18 |
| Рейка | TS 35 |
| Расчетное сечение | 16 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение пост. тока | 1 000 V |
| Номинальный ток | 76 A |
| Ток при макс. проводнике | 101 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,42 mΩ | &
