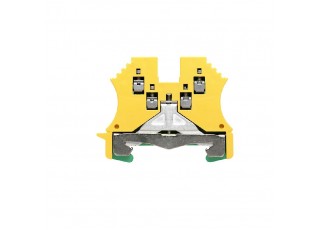

1016500000 WPE 1.5/ZZ (50 шт.)

Бренд:Weidmüller
Модель: 1016500000
Наличие: Out Of Stock

Получить информацию

Клеммы PE, Винтовое соединение, 1.5 mm², 180 A (1,5 мм²), зеленый/желтый

Исполнение	Клеммы PE, Винтовое соединение, 1.5 mm², 180 A (1,5 мм²), зеленый/желтый
Номер для заказа	1016500000
Тип	WPE 1.5/ZZ
GTIN (EAN)	4008190170738
Кол.	50 Штука

Размеры и массы

	46,5 mm
Глубина (дюймов)	1,831 inch
Глубина с DIN-рейкой	47 mm
Высота	60 mm
Высота (в дюймах)	2,362 inch
Ширина	5,1 mm
Ширина (в дюймах)	0,201 inch
Масса нетто	18,318 g

Температуры

Температура хранения	-25 °C...55 °C
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Характеристики материала

Материал	Материал Wemid
Цветовой код	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)	DEMKO14ATEX1338U
Сертификат № (IECEX)	IECEXULD14.0005U
Поперечное сечение провода, макс. (ATEX)	2.5 mm²
Поперечное сечение провода, макс. (IECEX)	2.5 mm²
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Обозначение EN 60079-7	Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Параметры системы

Исполнение	Винтовое соединение Двойное соединение С соединением защитного заземления (PE) с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	4
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Рейка	TS 35
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Дополнительные технические данные

Вид монтажа	привинченный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да
Указание по установке	привинченный
Фиксатор	привертной

Зажимаемые провода (расчетное соединение)

Величина момента затяжки для электрической отвертки, тип DMS	1
Вид соединения	Винтовое соединение
Диапазон зажима, макс.	2,5 mm²
Диапазон зажима, мин.	0,13 mm²
Длина зачистки изоляции	7 mm
Зажимной винт	M 2,5
Калибровая пробка согласно 60 947-1	A1
Количество соединений	4
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm²
Сечение подсоединяемого провода, скрученный, макс.	2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm²
Сечение соединения проводов, твердое ядро, макс.	2,5 mm²
Сечение соединения проводов, твердое ядро, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm²

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	14 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1057876

Размеры

Смещение TS 35

32 mm

Общие сведения

Нормы	IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Рейка	TS 35
Указание по установке	привинченный

Расчетные данные PE

Расчетный кратковременный ток	180 A (1,5 мм²)
Центральный винт для клемм PE	M 2,5
Диапазон момента затяжки крепежного винта	0,4...0,6 Нм
Функция PEN	Нет

Расчетные данные

Расчетное сечение	1,5 mm²
Расчетное напряжение относительно соседней клеммы	800 V
Номинальное напряжение пост. тока	800 V
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	1,83 mΩ
Расчетное импульсное напряжение относительно соседней клеммы	8 kV
Потери мощности по стандарту IEC 60947-7-x	0,56 W
Степень загрязнения	3

Расчетные данные согласно UL

Разм. провода Заводская электропроводка, макс. (UR)	14 AWG
Разм. провода Заводская электропроводка, мин. (UR)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	14 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	22 AWG
Сертификат № (UR)	E60693

Загрузки

Одобрение / сертификат / документ о соответствии	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37722) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [Llyods Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153737) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37463) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59539)
Технические данные	[Zuken E3.S](LINK/CAE_EN.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1016500000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1016500000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1016500000&norm=0)
Пользовательская документация	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WDU-WPE 1.5 ZZ](https://mdcop.weidmueller.com/mediadelivery/asset/900_217413)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)
