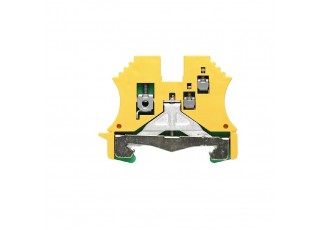

1016400000 WPE 2.5/1.5/ZR (50 шт.)
- Бренд:Weidmüller
- Модель: 1016400000
- Наличие: Out Of Stock
Клеммы PE, Винтовое соединение, 2.5 mm², 300 А (2,5 мм²), зеленый/желтый
| Исполнение | Клеммы PE, Винтовое соединение, 2.5 mm², 300 А (2,5 мм²), зеленый/желтый |
| Номер для заказа | 1016400000 |
| Тип | WPE 2.5/1.5/ZR |
| GTIN (EAN) | 4008190054021 |
| Кол. | 50 Штука |
| 46,5 mm | |
| Глубина (дюймов) | 1,831 inch |
| Глубина с DIN-рейкой | 47 mm |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 18,028 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Поперечное сечение провода, макс. (ATEX) | 2.5 mm² |
| Поперечное сечение провода, макс. (IECEX) | 2.5 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение | Винтовое соединение Дополнительное соединение С соединением защитного заземления (PE) с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 3 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Нет |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс. | 2,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин. | 0,5 mm² |
| Вид монтажа | привинченный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Указание по установке | привинченный |
| Фиксатор | привертной |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, макс. | 2,5 mm² |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, мин. | 0,5 mm² |
| Длина снятия изоляции, дополнительное соединение | 10 mm |
| Зажимной винт, дополнительное соединение | M 2,5 |
| Количество соединений, дополнительное соединение | 2 |
| Момент затяжки, дополнительное соединение, макс. | 0,6 Nm |
| Момент затяжки, дополнительное соединение, мин. | 0,4 Nm |
| Направление дополнительного соединения | боковая |
| Размер лезвия, дополнительное соединение | 0,6 x 3,5 мм |
| Расчетное сечение дополнительного соединения | 1,5 mm² |
| Сечение подключаемого провода AWG, дополнительное соединение, макс. | AWG 14 |
| Сечение подключаемого провода AWG, дополнительное соединение, мин. | AWG 26 |
| Сечение подключаемого провода, гибкого, дополнительное соединение, макс. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, дополнительное соединение, мин. | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, дополнительное соединение, макс. | 1,5 mm² |
| Сечение подключаемого провода, многожильного, дополнительное соединение, мин. | 0,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, макс. | 2,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, мин. | 0,5 mm² |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Величина момента затяжки для электрической отвертки, тип DMS | 1 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,05 mm² |
| Длина зачистки изоляции | 10 mm |
| Зажимной винт | M 2,5 |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 1 |
| Момент затяжки, макс. | 0,6 Nm |
| Момент затяжки, мин. | 0,4 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Смещение TS 35 | 32 mm |
| Нормы | IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 35 |
| Указание по установке | привинченный |
| Расчетны
|
