1010300000 WPE 10 (50 шт.)
- Бренд:Weidmüller
- Модель: 1010300000
- Наличие: Out Of Stock
Клеммы PE, Винтовое соединение, 10 mm², 1 200 A (10 мм²), зеленый/желтый
| Исполнение | Клеммы PE, Винтовое соединение, 10 mm², 1 200 A (10 мм²), зеленый/желтый |
| Номер для заказа | 1010300000 |
| Тип | WPE 10 |
| GTIN (EAN) | 4008190031251 |
| Кол. | 50 Штука |
| 46,5 mm | |
| Глубина (дюймов) | 1,831 inch |
| Глубина с DIN-рейкой | 47 mm |
| Высота | 56 mm |
| Высота (в дюймах) | 2,205 inch |
| Ширина | 9,9 mm |
| Ширина (в дюймах) | 0,39 inch |
| Масса нетто | 30,28 g |
| Температура хранения | -25 °C...55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Поперечное сечение провода, макс. (ATEX) | 10 mm² |
| Поперечное сечение провода, макс. (IECEX) | 10 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение | Винтовое соединение С соединением защитного заземления (PE) закрытый |
| Требуется концевая пластина | Нет |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Нет |
| Вид монтажа | привинченный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Да |
| Указание по установке | привинченный |
| Фиксатор | привертной |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 16 mm² |
| Диапазон зажима, мин. | 1,31 mm² |
| Длина зачистки изоляции | 12 mm |
| Зажимной винт | M 4 |
| Калибровая пробка согласно 60 947-1 | B6 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 2,4 Nm |
| Момент затяжки, мин. | 1,2 Nm |
| Направление соединения | боковая |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 16 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 16 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 1,5 mm² |
| Поперечное сечение провода, макс. (CSA) | 6 AWG |
| Поперечное сечение провода, мин. (CSA) | 16 AWG |
| Сертификат № (CSA) | 200039-1888378 |
| Смещение TS 35 | 32 mm |
| Нормы | IEC 60947-7-2 |
| Рейка | TS 35 |
| Указание по установке | привинченный |
| Расчетный кратковременный ток | 1 200 A (10 мм²) |
| Центральный винт для клемм PE | M 3 |
| Диапазон момента затяжки крепежного винта | 0,5...1,0 Нм |
| Функция PEN | Нет |
| Расчетное сечение | 10 mm² |
| Расчетное напряжение относительно соседней клеммы | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Нормы | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,56 mΩ |
| Расчетное импульсное напряжение относительно соседней клеммы | 8 kV |
| Потери мощности по стандарту IEC 60947-7-x | 1,82 W |
| Степень загрязнения | 3 |
| Разм. провода Заводская электропроводка, макс. (UR) | 6 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 16 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 6 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 16 AWG |
| Сертификат № (UR) | E60693 |

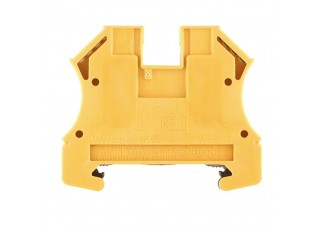

| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
